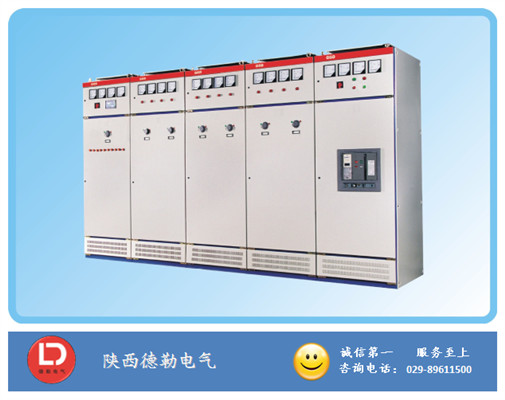

低压配电柜的主要组成与作用 ：

 一、配电屏的作用  配电屏的作用主要是进行电力分配，将经过变压器的电压分配到各个用电单元。低压配电屏是按一定的接线方案将有关低压一、二次设备组装起来，用于低压配电系统中动力、照明配电之用。

 二、配电屏主要组成  配电屏主要由进线柜、出线柜、电容器柜、计量柜等组成。  进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。  出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。  母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。  PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。 隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。  电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。一般与进线柜并列安装，可以一台或多台电容器柜并列运行。电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏

电容器。作自动控制功能时，也要注意合理分配各组电容器组的投切次数，以免出现一组电容器损坏，而其他组却很少投切的情况。  计量柜：主要用来作计量电能用的（千瓦时），又有高压、低压之分，一般安装有隔离开关、熔断器、CT、PT、有功电度表（传统仪表或数字电表）、无功电度表、继电器、以及一些其他的辅助二次设备（如负荷监控仪等）。

 三、配电屏内部线路  从保护范围考虑，一般进线柜和出线柜一次设备连接顺序不同。 进线柜内一次设备的连接顺序是母线刀闸、CT、开关、线路刀闸。 出线柜内一次设备的连接顺序是母线刀闸、开关、CT、线路刀闸。 出线柜二次设备的连接顺序断路器、熔断器、继电器、接触器、用电设备。 

四、常见控制回路  通常情况下，断路器QF由值班人员合上，电机的启停在现场操作柱上操作即可。现场操作柱中的转换开关有一组常开、常闭触电，停止信号灯（红灯）由转换开关的常闭触电和接触器KM的常闭触电连接，所以，电机停止时，红灯亮。按下启动开关，启动信号灯（绿灯）亮，接触器KM（由两个常开触电、一个常闭触电组成）的吸引线圈接通电源，使其主触点闭合，电动机M接通三相电源启动运转；与此同时，KM的常闭辅助触点断开，红灯熄灭，KM的常开触电闭合，保持KM的吸引线圈继续通电（当手离开按钮后），电机继续运转，实现“自锁”功能。
