    户内高低压配电柜是我们最最常见，也是接触最多的一中配电箱，它属于配电系统中的末端配电设备，为每家每户

的用电起到控制和保护的作用。由于它的普遍性，我们就为大家介绍一下户内高低压配电柜的安装。

一、户内配电箱安装方法

1、户内高低压配电柜体安装一般有明装和暗装两种，不过现在为了美观大部分户内配电箱选用暗装较多：

a.明装配电箱，配电箱安装在墙上时，应采用开脚螺栓(胀管螺栓)固定，螺栓长度一般 为埋入深度(75～150mm)、

箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。对于较小的配电箱，也可在安装处预埋好木

砖(按配电箱或配电板四角安装孔的位置埋设)，然后用木螺钉在木砖处固定配电箱或配电板。

b.暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm左右，预留的深度为配电

箱厚度加上洞内壁抹灰的厚度。在埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住。

1

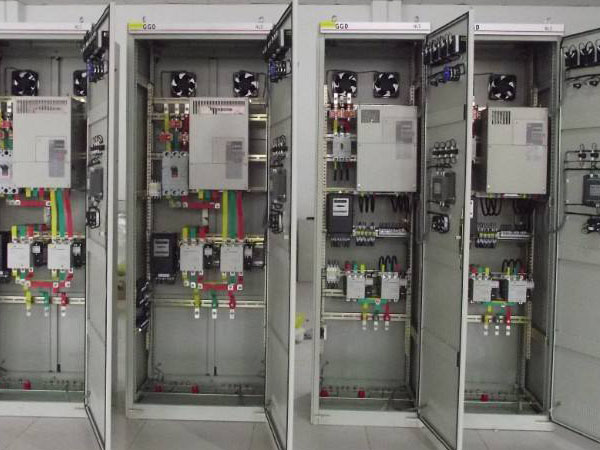

2、户内高低压配电柜安装要求：

a.配电柜应安装牢固，横平竖直，垂直偏差不应大于3mm;暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴

墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。

b.配电柜内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。这样，在装卸

熔芯时不会触电。瓷插式熔断器应垂直安装。

c.配电柜内的交流、直流或不同电压等级的电源，应具有明显的标志。照明配电箱内，应分别设置零线(N线)和保护

零线(PE 线)汇流排，零线和保护零线应在汇流排上连接，不得绞接，应有编号。

d.导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。金属壳配电箱外壳必须可靠接地(接零)。

二、户内高低压配电柜接线图

首先户内接线的时候，要看清楚户内配电箱接线图的设计，不要把零线和火线搞混淆了，如果两者一旦接错

了的话，就不会产生电源，至于怎么区分两者不要搞错，可以看看施耐德漏电开关，上面一般都是有标记的，如果

是字母N的话就表示零线了。
