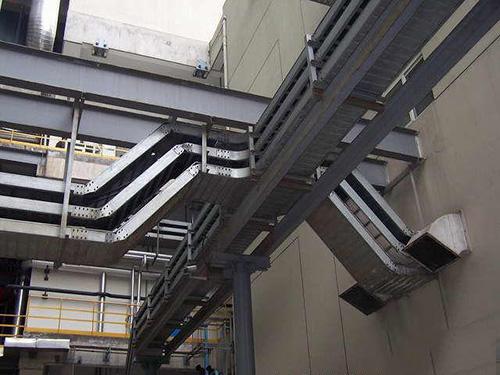

梯式电缆桥架的特点

半封闭型，底部冲散热孔，结构型式同槽式桥架一致，但重量比槽式桥架轻，散热透气性好，底部散热孔可用作安装孔，安装更可靠。

梯式圆弧形弯通：弯通、三通、四通的结构为外形美观的圆弧形，内侧弯曲半径R200-900mm，电缆弯曲自然过渡，避免了电缆弯曲时产生的断裂，并能增加电缆桥架的强度。

梯式电缆桥架适用范围：

托盘式电缆桥架是石油、化工、电力轻工、电视、电讯等方面最广泛应用的理想敷设装置。它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气好等优点，底部散热孔可用作安装孔，安装更可靠。弯通、三通、四通的结构为外形美观的圆弧形，内侧弯曲半径R200-900mm，电缆弯曲自然过渡，避免了电缆弯曲时产生的断裂，并能增加电缆桥架的强度。

1）电缆桥架及线槽敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。

2）根据电缆桥架及线槽敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时，所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。

3）地面内暗装金属线槽布线，在设计时应与土建专业密切配合，以便根据不同的结构型式和建筑布局，合理确定线路路径和设备选型。

4）不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：

（1）1kV以上和1kV及以下的电缆；

（2）同一路径向一级负荷供电的双回路电缆；

（3）应急照明和其他照明的电缆；

（4）电力、控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。

5）在工程条件下安装或检修不需考虑附加集中荷载时，电缆梯架、托盘的工作均布荷载按电缆自重均匀分布计算。

6）电缆桥架不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列规定，或采取相应防护措施。
