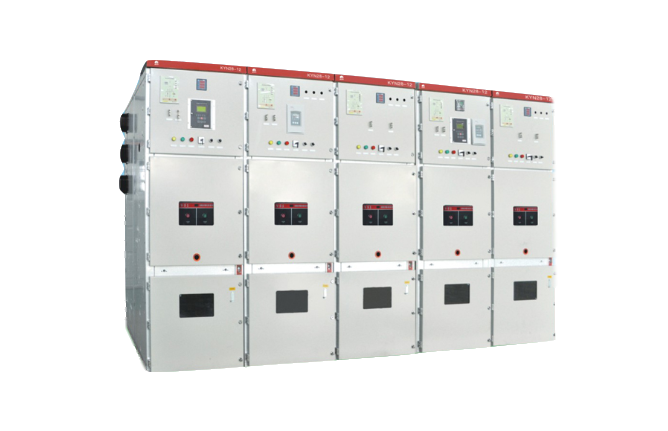

高低压配电柜 供应

高低压配电柜真空断路器的工作原理
真空断路器的工作原理为:动态和静态接触时操作机制的作用下刹车,而弧接触接触表面在高温蒸汽蒸发,因为接触设计特殊的形状,电流通过时产生磁场,磁场的作用下沿弧接触表面的切线快速冷凝的金属圆筒(盾)的一些金属蒸汽,电弧在自然零扑灭,介电强度和接触恢复迅速。
二是由高、低压开关柜真空断路器组成
真空断路器的主要结构由真空灭弧室、工作机构和绝缘支撑架组成。
真空灭弧室:
根据开关类型的不同，可分为带外屏蔽罩的陶瓷真空灭弧室、带中间密封杯纵向磁场的微型化真空灭弧室和带内密封的玻璃泡灭弧室。基本结构如下:
(1)气密绝缘系统(外壳):
由陶瓷、玻璃或微晶玻璃、动端盖板、固定端盖板和不锈钢波纹管组成的气密绝缘系统是真空密封容器。为了保证气密性，除了对密封类型要有严格的操作流程外，还要求材料本身具有透气性和内部空气释放量小。
(2)导电系统:
它由固定导电杆、固定运行弧面、固定接触、动接触、动运行弧面和动导电杆组成。有三种接触结构:圆柱接触、螺旋槽运行面横向磁场接触和纵向磁场接触。目前采用纵向磁场技术，这种灭弧室具有较强的灭弧能力和稳定的灭弧能力。
(3)屏蔽系统:
屏蔽罩是真空灭弧室中不可缺少的元件，接触点周围有多种屏蔽罩、波纹管屏蔽罩和压力平衡屏蔽罩。主屏蔽罩的作用如下:a防止电弧产品在电弧燃烧过程中溅入绝缘壳体内壁，从而降低壳体的绝缘强度。B提高了消弧室电场分布的均匀性，有利于降低局部电场强度，促进真空消弧室小型化。C凝聚电弧产物，吸收部分电弧能量，帮助恢复电弧后间隙介质的强度。
