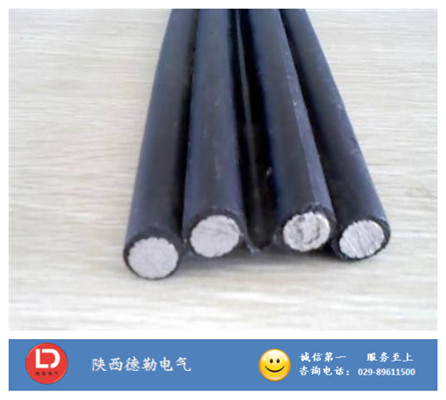

JKLYJS 铝芯交联聚乙烯绝缘架空集束导线｜陕西电线电缆厂｜西安电线电缆厂

1.架空绝缘导线用途： 适用于交流额定电压35KV及以下架空电力线路，在城镇、高层建筑和林区等安全性要求较高的场合使用。 2、使用特性： ①额定电压为1、10KV. ②电缆的长期工作温度： 聚氯乙烯（PVC）、聚乙烯（PE）绝缘应不超过70℃； 交联聚乙烯（XLPE）绝缘应不超过90℃。 ③短路时（最长持续时间不超过5秒）电缆导体的最高温度； 聚氯乙烯绝缘不超过160℃； 聚乙烯绝缘不超过150℃； 交联聚乙烯绝缘不超过250℃。 ④电缆敷设温度不应不：架空绝缘导线字母表示：,KVVP-22,KVV-450/750,KVVP2*1.5,KVV-500,KVVP2,KVVP 10KV铜芯铝芯架空电缆JKY-JKLY由紧压导体和耐候绝缘及相应半导电屏蔽组成，即具有架空线的机械性能，又具有电力电缆的安全输电特性。与裸电线相比具有架设间距小、安全可靠性高、耐大气老化性能优良等特点，是城市、城镇输电工程优先选用的电缆品种。 10KV铜芯铝芯架空电缆JKY-JKLY结构示意图： 10KV架空电缆比1KV架空电缆多了一层导体屏蔽。 10KV的JKY-JKLY架空电缆和10KV的JKYJ-JKLYJ相比，只有绝缘是不一样的，前者用的是聚乙烯，后者用的是交联聚乙烯。 10KV铜芯铝芯架空电缆JKY-JKLY使用特性 1）额定电压；10kV。 2）电缆导体最高工作温度；交联聚乙烯绝缘；90℃ 高密度聚乙烯绝缘；75℃ 3）短路时（最长持续时间不超过5s）电缆导体的最高温度；交联聚乙烯绝缘250℃；高密度聚乙烯绝缘150℃； 4）电缆敷设时环境温度应不低于-20℃； 5）电缆允许弯曲半径；单芯电缆：20（D+d）±5%mm；多芯电缆：15（D+d）±5%mm；其中：D为电缆的实际外径。 d为电缆导体的实际外径。 10kV 单芯 铜芯/铝芯聚乙烯绝缘架空电缆（JKY/JKLY）
