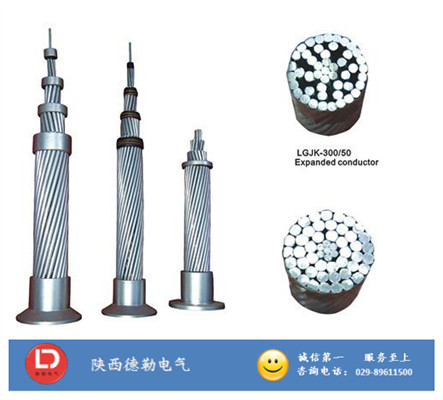

LGJ钢芯铝绞线

    LGJ-240/40  LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称；240/40是指导线的标称面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42毫米，钢7根，直径2.66毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于0.1209Ω/km；额定抗拉力83370N(牛顿)；单位质量964.3kg/km；制造长度2000米。

    短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后,才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。10kV以上的输电线路，目前中国普遍采用铝包钢绞线(LGJ)作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。
