品    牌：

型    号：JKLVS

额定电压：0.6/1KV

执行标准：GB12527-90

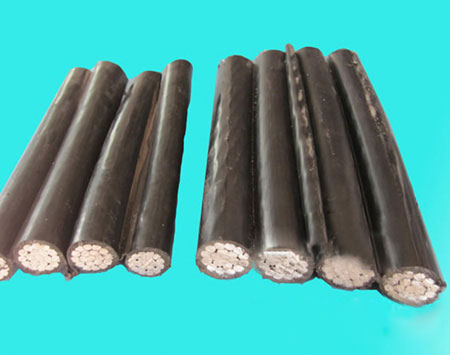

一、JKLVS集束导线介绍：

集束导线的全称为集束架空绝缘电缆，制造时用是用绝缘材料连接筋将多根（一般为4根）绝缘电缆紧凑的连接在一起，按集成的方式有平行（扁行）和方行，是以架空方式工作的紧凑型电缆束。因此决定了其物理参数、力学性能、施工方法等都界于裸导线和单根密闭电缆之间。

二、JKLVS集束导线的优点：

1.降低损耗，提高供电质量

1)导线电抗小

导线的电抗由阻抗、容抗和感抗组成。在相同材料和截面的情况下，集束导线的电阻与裸导线基本相同，但集束导线通过在制造上采用紧密型和对称分裂结构，使导线的电感大幅度降低，却加大了线间介电常数从而使电容量大大增加，从而使整个网络的电抗大幅度降低，最终实现降损和改善无功需求平衡的目的。根据厂家提供的数据和现有配变的运行分析比较，在负荷、供电距离和导线截面相同的情况下，使用集束导线可比裸导线降低线损约2-5%。

2)供电模式改变

目前农网中用裸导线供电的380/220V网络由于受投资、线路走廊和安全等因素限制，形成了主干线为三相供电，分支线和进户线基本上为单相供电的供电模式，根据改造过的农村电网统计分析，分支线和进户线占总线路长度的70%。而采用集束导线供电后，不仅主干线、分支线可用三相供电，进户线也可用相对便宜的4×6mm2或4×10mm2的导线构成三相线路供电，这样使整个网络都形成了三相供电。根据电工学可知，在相同的负荷、相同的导线物理参数条件下，采用三相供电的线损是单相供电的1/3，因此采用集束导线导线供电的网络比常规裸导线供电的三相/两相网络降低损耗为1/3*70%=23%。

在集束导线全部三相供电的模式下，负荷基本上能做到平均分配，中性线的电流基本为零，从而基本本消除了中性线的功率损耗，另外负荷均匀可使中性点电位漂移减小，改善了电压质量。

2.不占线路走廊、有效防止漏电、窃电，安全可靠，造型美观

随着国家土地的升值、居民密度逐步增加和绿化程度的提高，在广大农村密集居民区特别是城区，真正可以作为线路走廊的大多为公共道路的人行道、绿化带。如果采用裸导线架设，通常会产生以下棘手的问题：①电杆在狭小的混凝土道路难以开挖和架立，转角拉线没地方埋设，容易与居民产生土地纠纷，协调工作难以开展②绿化带树木逐年长高，容易碰到导线产生漏电，另外部分地方违章盖房或施工使安全距离减小，安全性低、维护改造难③密集居民区高层楼房经常有坠落物（如垃圾袋、衣架等）容易砸断导线或造成相间短路，故障率高④部分素质较低的用户在线路上“挂灯笼"，窃电现象严重，由于居民密集，排查困难。在这种情况下如果采用集束导线，由于较少使用电杆，大部分是在规划整齐的房屋外挑边缘或下檐用墙钉架设，且导线为绝缘束状，抗拉断力较单线成倍增加，基本上可避免上述出现的问题。另外一个突出优点是不占用线路走廊，这对居民拥挤地区和寸土似金的城区无疑大大减小政府和电力部门的协调工作量，提高土地利用率，且不会产生电网盲目跨越和乱搭接产生的“蜘蛛网”现象，美化环境。

3、节约金具和电杆、拉线，施工简便

由于为绝缘导线束，在城区或密集平行集束导线金具--线夹居民区基本上不用电杆、拉线，裸导线架设时用的绝缘金具（如瓷瓶）和支撑金具（如横担）可基本省去。
