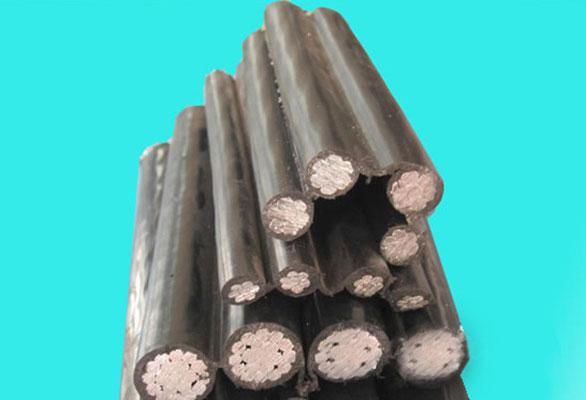

BS-JKLY-平行集束导线-西安电线电缆厂

品    牌：

型    号：BS-JKLY   JKLVS

额定电压：0.6/1KV

执行标准：GB12527-90

一、BS-JKLY平行集束导线介绍：

    我国农村传统的供电模式是采用单芯架空裸电线供电，而全网主干线和分支线路均以三相四线制供电。与传统供电模式相比，平行集束架空绝缘电缆（以下简称平行集束导线）其技术创新点是导线中各线芯相互绝缘并经带筋连成一体，组成平行集束，由平行集束导线所构成的供电模式，该技术具有以下几点先进性：

1.平行集束导线采用三相四线制供电方式，每一基本用户号均可获得A、B、C三相电源，此种模式可使配变三相负荷不平衡达到极小，从而有效降低中性线电流。

2.降低了电阻损耗，在平行集束导线模式下，是用等效地降低网络电阻的方法，而不是增大导线截面的方法来实现降低有功损失的。

3.线路损耗较低，采用平行集束导线的低压线路，线损率一般在5%~10%之间，而采用非集束的导电线路线损率一般在15%~20%之间。

4.施工简便，不需要横担及瓷件，还可以减少大量的金属消耗和施工工时，导线还可以沿墙布置，减少杆塔等费用，可节约10%的工程费用。

5.综合造价较低，与常规架空裸导线线路相比，综合造价基本持平，但运行费用和远期效益具有明显优势。

6.从技术措施方面可有效地防止窃电、漏电等现象，并具有较好的安全性，抗张强度大于12.5Mpa，导体拉断力可达16680N，性能十分优越。

二、BS-JKLY平行集束导线使用特点：

1.可简化架 设铁塔，又提高传输功能。

2.平行集束导线作为供电传输，在设计上计及传输过程的损失，采用具有良好电气性能的材料，使其损失降低到最低限度。

3.降低了中性线电流及电阻损耗。

4.线路损耗较低一般在5%~10%之间，不采用集束导线的线损率在15%~20%之间。

5.从技术措施方面可有效地防止窃电、漏电等现象，并具有较好的安全性，抗张强度大于12.5Mpa，导体拉断力可达16680N，性能十分优越。

6.运行远期效益显著，与常规架空裸导线模式相比，平行集束导线模式具有运行费用低，远期效益明显的优势。

三、BS-JKLY平行集束导线表示方法：

1.产品用型号、规格表示

  示例

1）额定电压0.6/1kv铜芯聚氯乙烯平行集束导线，4芯，其中主线芯为3芯，其标称截面95mm2；第四芯标称截面为50mm2，表示为BS—JKV—0.6/1KV    3×95+1×50。

2）额定电压0.6/1KV铝芯聚乙烯平行集束导线，4芯，其中 主线芯为3芯，其标称截面为95mm2；第四芯标称截面为50mm2，表示为：BS—JKLY—0.6/1KV    3×95+1×50。

三、BS-JKLY平行集束导线使用特性：

1.额定电压U0/U为0.6/1KV。

2.产品导体的长期允许工作温度：

2.1聚氯乙烯，聚乙烯绝缘不超过70℃；

2.2交联聚乙烯绝缘不超过90℃；

2.3产品的敷设温度不低于－5℃；

2.4产品的装线盘径不小于1000mm。

四、BS-JKLYJ平行集束导线的发展前景：

本产品主要用于农网、城网改造，平行集束多芯架空绝缘电缆，是在借鉴国外绞合式绝缘导线束应用经验的基础上，通过在导线的制造工艺和结构方面进行改造而形成的新型导线材料。该材料在全国部分省市的农村低村电网中进行试点，取得了较好效果。国家电力公司农电部组织有关专家对平行集束架空绝缘电缆及其供电模式进行技术评估，认为平行集束架空绝缘电缆的试用情况是成功的，可以在农村低压电网中进行试点和逐步推广。
