成套高低压开关柜干货知识，错过一定遗憾

作为一个电器成套设施的报价员，首先要懂得什么叫电器成套设施。电器成套设施是指由壳体、母线、一二次元件、辅材等组成的残缺设施，它运转在电网中起着承受和分配电能的作用，同时对电力设施起着控制和保护作用。电器成套设施经常分为：0.4kV、0.69KV、1.2KV低压开关柜;3.6KV、7.2KV、12KV、24KV中压开关柜(目前发展趋向)、40.5KV高压开关柜，GGD配电柜，能源箱(柜)、照明箱、控制箱(柜、台)、保护屏、直流屏等。



产品型号经常有如下三大类：

1、低压类：PGL(不引荐利用)、GGD(平安可靠且性价比高，所以被宽泛运用)、BFC(不引荐利用)、GCL(K)(不引荐利用)、GBD、GCS(森源设计)、MNS(ABB技术);

2、中高压类：GG-1A(F)(不引荐利用)、XGN2-12(不引荐利用)、KYN1-12(不引荐利用)、JYN2,6-12(不引荐利用)、 HXGN-12(F)、XGN15-12(SF6)、KYN18-12、KYN28-12(目前市场上支流产品)、KYN□-24(正在成为发展趋向)、 JYN1-40.5(不引荐利用)、XGN□(JGN□)-40.5(不引荐利用)、KYN61-40.5(目前市场上支流产品)、 KYN96-40.5;

3、箱变类：YBM□-12(24、40.5)/0.4、ZGS9(11)-12(40.5)/0.4、10KV中压开关站、35KV高压开关站。

二、学习与掌握电器成套设施的根底知识

作为一个电器成套设施的报价员必须可以看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互干系。这需求报价员往常多看多学多问。

在电器成套设施中把母线、隔分开关(高压)、刀开关(低压)、断路器(空气开关)、电压互感器、电流互感器、电力变压器、交换接触器、保护继电器(热继电器)、避雷器等组成的设施叫一次设施。由它们依照原理关系所组成的回路称为一次回路或一次计划图。为了使一次系统能平安可靠、稳固地运转，随时监督一次系统运转形状，电缆分支箱，同时能随时控制一次系统所必须配备许多其余电器元件及设施，如：测量仪表(电流表、电压表、功率要素表、功率表、频率表等)、控制信号元件 (信号灯、按钮、万能转换开关等)、继电保护安装等。由它们依照原理关系所组成的回路称为二次回路或二次计划图。

三、了解电器成套设施的价钱组成

1、一二次元器件价钱;

2、辅材价钱，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等;

3、母排价钱，母排用量按一次计划图预算;

4、壳体价钱，比如：GGD：1800.00元/台;KYN28-12：6500.00元/台;HXGN-12：2500.00元 /台;KYN61-40.5：16500.00元/台;GCK、GCS、MNS需按一次计划由业余壳体厂家停止报价;箱式变电站、非标箱(柜)按箱体尺寸计算。

5、包装及运输费用;

6、企业综合费用，GCS抽屉柜，包括治理费、人工工资、税金及利润等;

7、其它费用，比如投标时若中标需向招标公司缴纳肯定的费用。

四、报价过程及应留意事项

1、对图纸停止片面的消化：

依据用户提供的图纸，首先将图纸的目录停止

核对、然后分配归类。依照图纸设计阐明及技术要求(对有招标文件而言，还需联合招标文件技术要求)理解本工程的设计用意，GCS抽屉柜，思考核算可变计划所需的价钱，同时应注重平面布置图(平面布置图上反映柜与柜之间有无母线桥架及母线桥架长度)。

2、相干留意事项：

①、就高压柜而言，为了满足五防要求，进线柜需配带电显示器(强迫型：

DXN-10、24/35Q)及电磁锁，GGD配电柜，出线柜需配带电显示器(揭示型：DXN-10/35T)及接地开关联锁安装。

②、两路电源进线时思考备自投安装，两路电源进线与母联之间思考电气及机械联锁安装(三合两)。

③、六氟化硫环网柜与KYN28-12中置柜普通需配温湿度控制器及加热器。

④、对相间及相间对地距离不能满足带电要求时需采取母排硫化解决或采用异形母排或母排套热缩套管，接头也运用绝缘罩包覆。

⑤、了解低压塑壳断路器附件的意义，如下表：

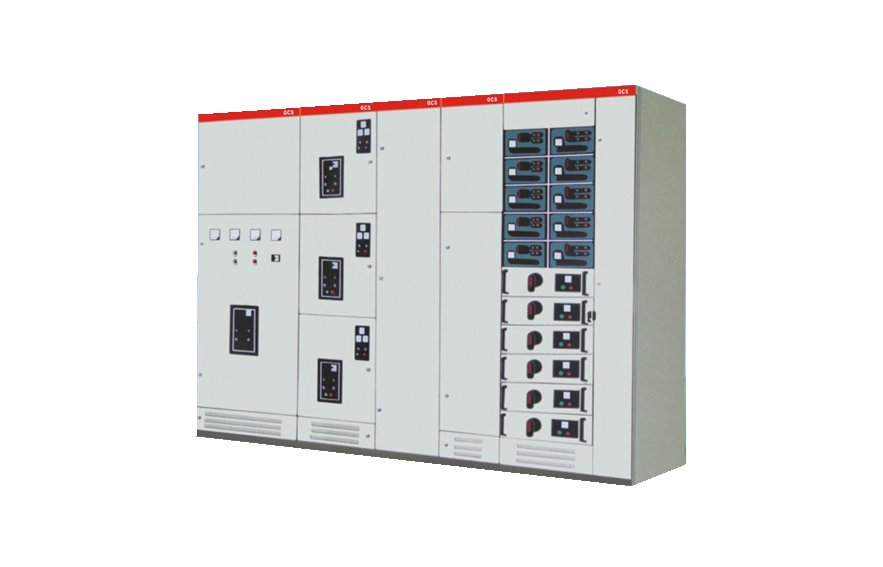

⑥、了解低压抽出式开关柜构造(抽屉柜抽屉装置总有效高度≤1800.00mm)，详见下表：

注：1、以常用塑壳断路器而言，63A抽屉模数为1/2或1/4，100A(125A)、160A、225A(250A)为1模数或1.5模数，400A为2模数或3模数，630A为2模数或3模数，中置柜，当630A做成抽屉有艰巨时可改为固定插拔式装置。

2、GCS、MNS有经济型与标准型之分;GCK、GCS、MNS还可做成固定分隔式。

3、抽屉柜单元抽屉有效装置尺寸：

⑦、GGD壳体电器元件有效装置尺寸：

⑧、低压柜母线的计算：变压器上进线及联系柜三相主母排单拼大约16米

(柜宽为800mm时)。当进线柜带计量时，因为计量互感器及计量表计占用肯定的空间以至刀开关及空气开关装置地位都要下移，故母线长度还应加长每相约 0.6m;当母线长度大于6m时，环网柜，母线之间需思考搭接头;当母线为双拼或三拼时，还需思考垫块;当进出线电缆较多时招思考横排出线。
五、相熟并掌握常用技术数据

1、母排理论分量及载流量选用表

a)、接触面搪锡或镀锡。

b)、环境温度：铜母线为40℃，环网柜，高压开关柜，铝母线为35℃，最高工作温度为85℃。

c)、周围环境温度不等于40℃的校对系数见下表

d)、周围环境温度不等于35℃的校对系数见下表

e)、理论分量及载流量选用表

2、热轧等边角钢

3、热轧一般槽钢

4、热轧钢板

5、依据负荷选用绝缘母线截面

6、以空气作为绝缘介质柜内各相导体间与对地净距(cm)

注：海拔高度超过1000m时1、2项应按每降低1000m增大10%停止批改;3～6项值应分别添加1或2项值的批改值。

7、高原型开关内一次元件的带电距离

8、工频耐压程度
